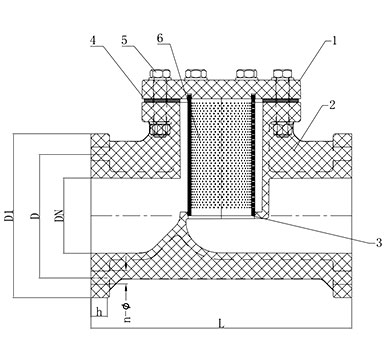

材質配件表
編號 |
零部件 |
材料 |
1 |
閥蓋 |
FRPP, PPH, UPVC, CPVC, PVDF |
2 |
閥體 |
FRPP, PPH, UPVC, CPVC, PVDF |
3 |
支架 |
FRPP, PPH, PVDF |
4 |
橡膠型 |
EPDM, FPM, PTFE |
5 |
螺栓螺母 |
鋼，不繡鋼 |
6 |
過濾網 |
FRPP, PPH, PVDF |
產品尺寸表(mm)
DN |
D |
D1 |
L |
h |
n |
Φ |
篩網孔徑 |
工作壓力（Mpa) |
25 |
85 |
115 |
160 |
16 |
4 |
14 |
2 |
0.6 |
32 |
100 |
140 |
180 |
16 |
4 |
18 |
2 |
0.6 |
40 |
110 |
150 |
200 |
18 |
4 |
18 |
2 |
0.6 |
50 |
125 |
165 |
230 |
18 |
4 |
18 |
2 |
0.6 |
65 |
145 |
185 |
290 |
22 |
4 |
18 |
2 |
0.6 |
80 |
160 |
200 |
310 |
25 |
8 |
18 |
2 |
0.6 |
100 |
180 |
220 |
350 |
25 |
8 |
18 |
2 |
0.6 |
125 |
210 |
250 |
400 |
30 |
8 |
18 |
2 |
0.6 |
150 |
240 |
285 |
480 |
30 |
8 |
22 |
2 |
0.6 |
如需特殊篩網孔徑，請谘詢我司或當地經銷商
