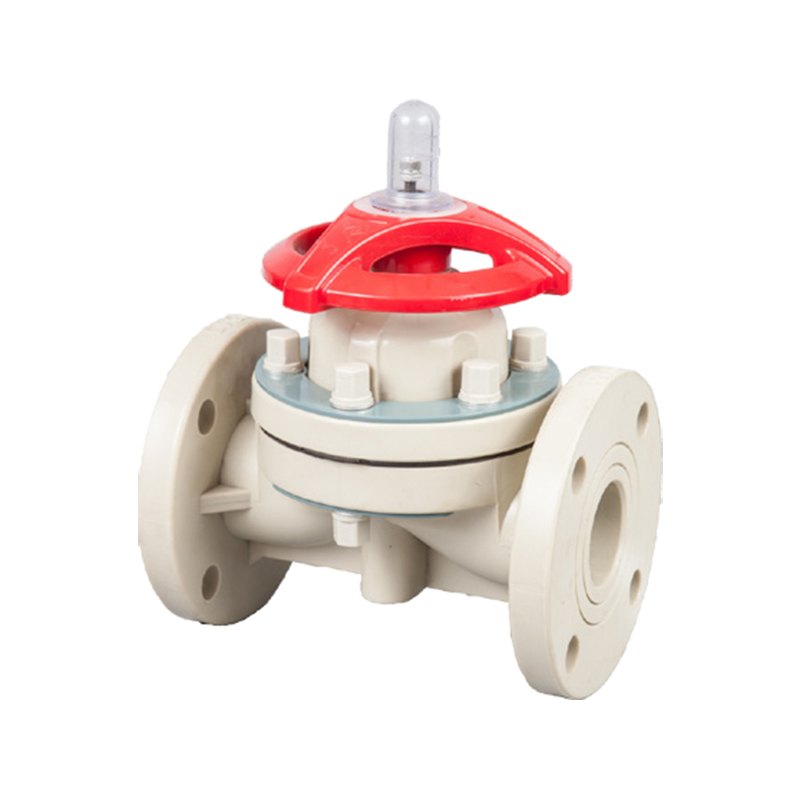

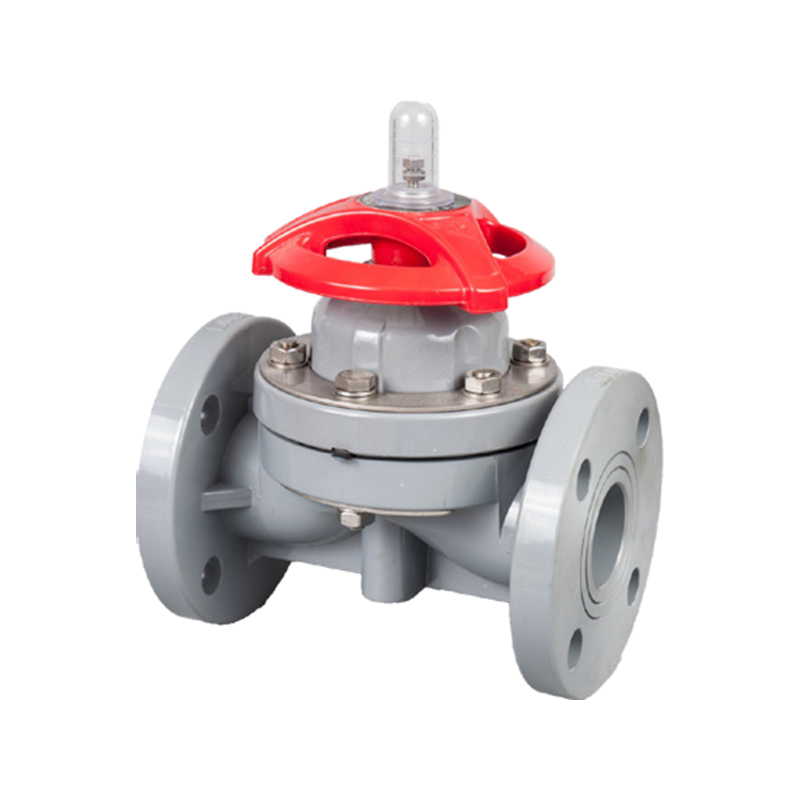

法蘭隔膜閥

法蘭隔膜閥

產品特點:

● 伴隨著公司的誕生,我們於1979年生產了第一台塑料隔膜閥,並於1983年獲得化工部認證。

● 隔膜閥密封優選高質量密封材料,壓縮應變小,雙層膜片設計,實現了最佳密封性能。

● 設計改進了隔膜閥結構,以便均勻分配壓力。此設計讓閥門的關閉扭矩更小。

● 加工裝配過程控製嚴格,流量調節更穩定、準確。

● 隔膜閥結構無死角,不會汙染介質,耐腐蝕性強,無填料磨損,內部密封性能卓越。

更多信息

產品詳情

材質配件表

編號

零部件

材料

1

限位罩

PC

2

指示螺柱螺帽

鋼,不鏽鋼

3

手輪

ABS,FRPP

4

閥蓋

HR-PP,FRPP,PPH,UPVC,CPVC,PVDF

5

閥杆閥母

鑄鐵,銅合金

6

壓板

包塑鋼,不鏽鋼

7

螺栓螺母

鋼,不鏽鋼

8

閥杆

鋼,不鏽鋼,銅合金

9

閥體

FRPP,PPH,UPVC,CPVC,PVDF

10

閥瓣

PVDF,CPVC,鑄鐵

11

橡膠墊

EPDM

12

膜片

EPDM,FPM,FEP,PFA,PTFE

13

油嘴

銅合金,不鏽鋼DN80以上規格使用



CV參考值

100%全開

DN

CV參考值

15

5.4

20

6.3

25

7.2

32

8.1

40

23.4

50

43.2

65

76.5

80

103.5

100

166.5

125

270

150

360

200

630

250

900

300

900



隔膜閥工作壓力與工作溫度表

DN

FRPP

PPH

UPVC

CPVC

PVDF

20℃

60℃

90℃

20℃

60℃

85℃

20℃

50℃

20℃

60℃

85℃

20℃

60℃

90℃

120℃

15

1.0

0.8

0.3

1.0

0.7

0.3

1.0

0.5

1.0

0.8

0.3

1.0

1.0

0.6

0.4

20

1.0

0.8

0.3

1.0

0.7

0.3

1.0

0.5

1.0

0.8

0.3

1.0

1.0

0.6

0.4

25

1.0

0.8

0.3

1.0

0.7

0.3

1.0

0.5

1.0

0.8

0.3

1.0

1.0

0.6

0.4

32

1.0

0.6

0.3

1.0

0.5

0.3

1.0

0.5

1.0

0.6

0.3

1.0

1.0

0.6

0.4

40

1.0

0.6

0.3

1.0

0.5

0.3

1.0

0.5

1.0

0.6

0.3

1.0

1.0

0.6

0.4

50

1.0

0.6

0.3

1.0

0.5

0.3

1.0

0.5

1.0

0.6

0.3

1.0

1.0

0.6

0.4

65

1.0

0.5

0.2

1.0

0.4

0.2

1.0

0.4

1.0

0.5

0.2

1.0

1.0

0.5

0.3

80

1.0

0.5

0.2

1.0

0.4

0.2

1.0

0.4

1.0

0.5

0.2

1.0

1.0

0.5

0.3

100

1.0

0.5

0.2

1.0

0.4

0.2

1.0

0.4

1.0

0.5

0.2

1.0

0.8

0.5

0.3

125

0.5

0.3

0.15

0.5

0.2

0.15

0.6

0.3

0.6

0.3

0.2

0.6

0.6

0.4

0.2

150

0.5

0.3

0.15

0.5

0.2

0.15

0.6

0.3

0.6

0.3

0.2

0.6

0.6

0.4

0.2

200

0.3

0.2

0.1

0.3

0.15

0.1

0.3

0.1

0.3

0.2

0.1

0.4

0.4

0.2

0.1

250

0.3

0.2

0.1

0.3

0.15

0.1

0.3

0.1

0.3

0.2

0.1

0.3

0.3

0.2

0.1

300

0.3

0.2

0.1

0.3

0.15

0.1

0.3

0.1

0.3

0.2

0.1

0.3

0.3

0.2

0.1

試驗數據為EPDM+PTFE雙層膜片數據,供參考



產品尺寸表(mm)

DN

D1(mm)

D(mm)

L(mm )

h(mm )

n

φ (mm )

HG/DIN

JIS

ANSI

HG/DIN

JIS

ANSI

HG/DIN

JIS

ANSI

HG/DIN

JIS

ANSI

HG/DIN

JIS

ANSI

15

95

95

95

65

70

60

125

110

110

14

4

4

4

14

15

16

20

105

100

100

75

75

70

135

120

120

16

4

4

4

14

15

16

25

115

125

125

85

90

79

145/160

130

130

16

4

4

4

14

15

16

32

135

135

135

100

100

89

160/180

160

160

16

4

4

4

18

19

16

40

145

145

145

110

105

98

180

180

180

16

4

4

4

18

19

16

50

160

160

160

125

120

121

210/230

210

210

18

4

4

4

18

19

19

65

180

180

180

145

140

140

250

250

250

22

4

4

4

18

19

19

80

195

195

195

160

150

152

300

280

280

25

8

8

4*

18

19

19

100

215

220

220

180

175

190

350

340

340

25

8

8

8

18

19

19

125

255

255

255

210

210

216

405

405

405

30

8

8

8

18

19

22

150

280

280

280

240

240

241

460

460/480

460/480

30

8

8

8

22

23

22

200

340

340

340

295

290

298

575

575

575

38

8

12*

8

22

23

22

250

395

395

395

350

355

362

685

685

685

38

12

12

12

22

25

26

300

480

480

480

400

400

432

790

790

790

40

12

16*

12

22

25

26
