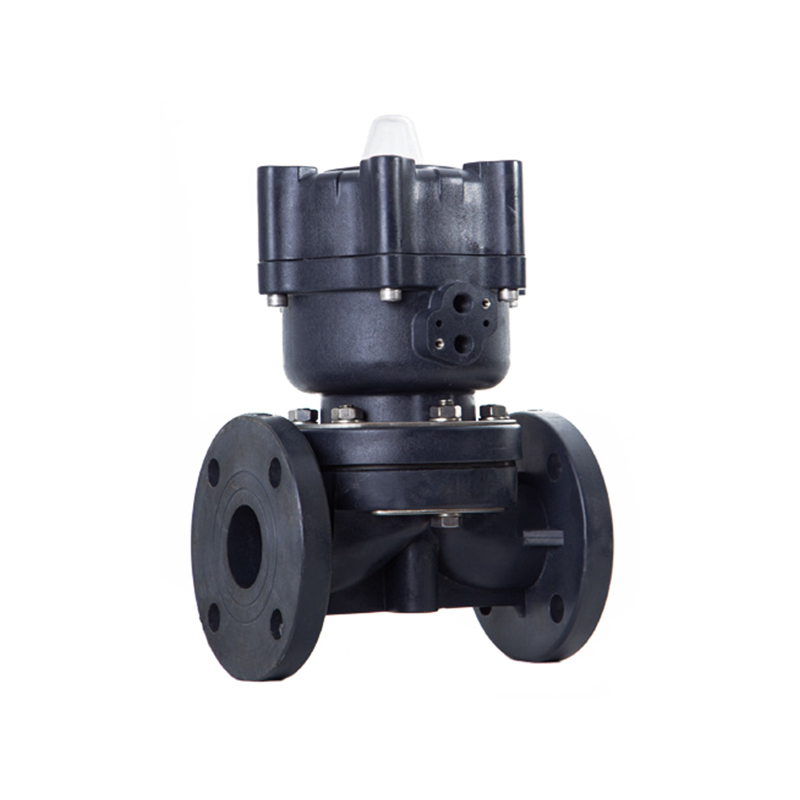

產品特點：
● 循環壽命長， 密封性好。
● 全塑設計，重量輕，耐腐蝕性出眾。
● 可以便捷地安裝各種氣動配件。
● 流量大，流阻小，可以安裝定位器，從而實現流量遠程精確控製。
● 設計了可調節的關閉行程定位結構，增強了膜片使用壽命，簡化維護流程。
● 發明專利號: ZL202111674037.9
可選參數表
閥體材料 |
膜片材料 |
連接方式 |
連接標準 |
執行器選型 |
可選輔助設備 |
FRPP |
PTFE |
法蘭式 |
HG |
雙作用PN10 |
限位開關 |
PPH |
PFA |

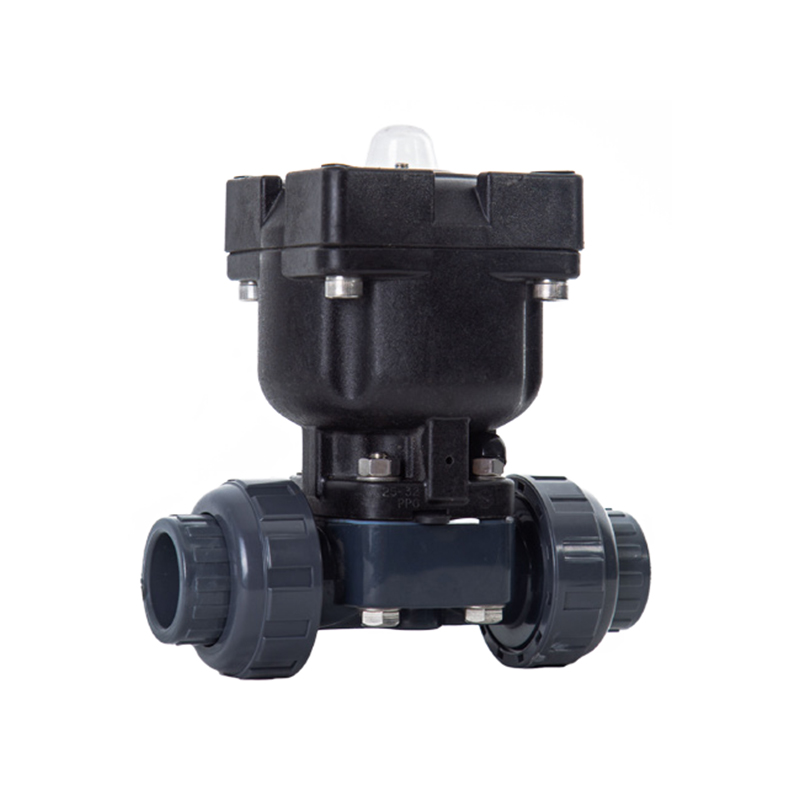

雙活接式 |
DIN |
通氣關閉 |
流量調節接頭 |
CPVC |
F46 |
ANSI |
通氣開啟 |
電磁閥 |
|
UPVC |
EPDM |
JIS |
通氣開啟 |
定位器 |
|
PVDF |
FKM |
過濾減壓閥 |

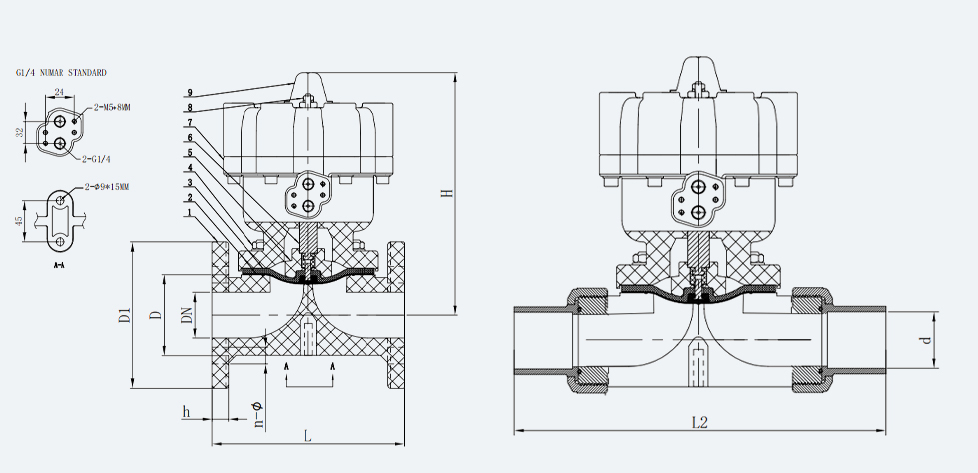

產品尺寸表（mm）
DN |
D(mm) |
L(mm) |
d |
L2 |
|||||||||
承插接頭 |
螺紋接頭 |
||||||||||||
HG/DIN |
JIS |
ANSI |
HG/DIN |
JIS |
ANSI |
||||||||
HG/DIN |
JIS |
ANSI |
HG/DIN |
JIS |
ANSI |
||||||||
15 |
65 |
70 |
60 |
125 |
110 |
110 |
20 |
22 |
21.3 |
Rcl/2 |
PT1/2 |
NPT1/2 |
155 |
20 |
75 |
75 |
70 |
135 |
120 |
120 |
25 |
26 |
26.7 |
Rc3/4 |
PT3/4 |
NPT3/4 |
165 |
25 |
85 |
90 |
79 |
145/160 |
130 |
130 |
32 |
32 |
33.4 |
Rcl |
PT1 |
NPT1 |
173 |
32 |
100 |
100 |
89 |
160/180 |
160 |
160 |
40 |
38 |
42.2 |
Rc1-1/4 |
PT1-1/4 |
NPT1-1/4 |
248 |
40 |
110 |
105 |
98 |
180 |
180 |
180 |
50 |
48 |
48.3 |
Rc1-1/2 |
PT1-1/2 |
NPT1-1/2 |
257 |
50 |
125 |
120 |
121 |
210 |
210 |
210 |
65 |
60 |
60.3 |
Rc2 |
PT2 |
NPT2 |
292 |
執行器參數表
執行器參數(雙作用) |
執行器參數(通氣打開) |
執行器參數(通氣關閉) |
||||||||||||||||||
規格/DN mm |
15 |
20 |
25 |
32 |
40 |
50 |
規格/DN mm |
15 |
20 |
25 |
32 |
40 |
50 |
規格/DN mm |
15 |
20 |
25 |
32 |
40 |
50 |
操作壓力Mpa |
0.4-0.6 |
操作壓力Mpa |
0.4-0.6 |
操作壓力Mpa |
0.4-0.6 |
|||||||||||||||
耗氣量(0.4Mpa) |
1.25 |
1.25 |
1.29 |
1.29 |
4.35 |
4.8 |
耗氣量(0.5Mpa) |
0.55 |
0.55 |
0.59 |
0.59 |
2.08 |
2.37 |
耗氣量(0.4Mpa) |
0.75 |
0.75 |
0.79 |
0.79 |
2.63 |
2.82 |
氣管連接尺寸 |
RC1/4 |
氣管連接尺寸 |
RC1/4 |
氣管連接尺寸 |
RC1/4 |
|||||||||||||||
雙作用執行器供氣中斷時閥門一定時間內保持原狀態，通氣打開執行器供氣中斷時閥門關閉，通氣關閉執行器供氣中斷時閥門開啟
